待滤水由进水总渠经进水阀和方孔后，溢过堰口再经侧孔进入被待滤水淹没的V型槽，分别经槽底均匀的配水孔和V型槽堰进入滤池，被均质滤料滤层过滤的滤后水经长柄滤头流入底部空间，由方孔汇入气水分配管渠，在经管廊中的水封井、出水堰、清水渠流入清水池。

V型滤池的反冲洗过程

关闭进水阀，但有一部分进水仍从两侧常开的方孔流入滤池，由V型槽一侧流向排水渠一侧，形成表面扫洗。而后开启排水阀将池面水从排水槽中排出直至滤池水面与V型槽顶相平，反冲洗过程常采用“气冲→气水同时反冲→水冲”三步。

气冲 打开进气阀，开启供气设备，空气经气水分配渠的上部小孔均匀进入滤池底部，由长柄滤头喷出，将滤料表面杂质擦洗下来并悬浮于水中，被表面扫洗水冲入排水槽。

气水同时反冲洗 在气冲的同时启动冲洗水泵，打开冲洗水阀，反冲洗水也进入气水分配渠，气、水分别经小孔和方孔流入滤池底部配水区，经长柄滤头均匀进入滤池，滤料得到进一步冲洗，表扫仍继续进行。

停止气冲，单独水冲 表扫仍继续，后将水中杂质全部冲入排水槽。

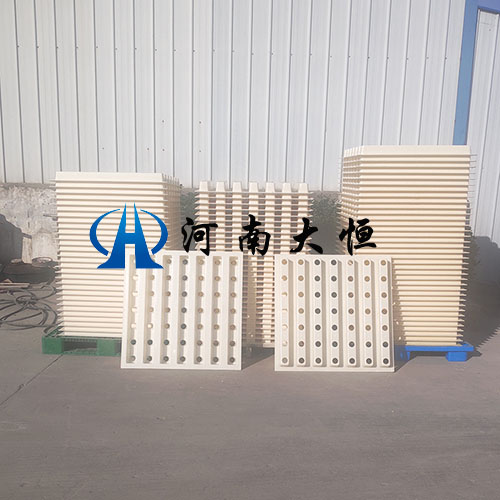

整体浇筑滤板厂家-河南大恒环保科技有限公司
