下装式防堵塞长柄滤头说明书
发布时间：21-08-07 浏览
次
本实用新型下装式防堵塞长柄滤头所要解决的技术问题是提出一种下装式抗堵塞长柄滤头，它能够减缓堵塞且清理方便，提高清理工作效率。

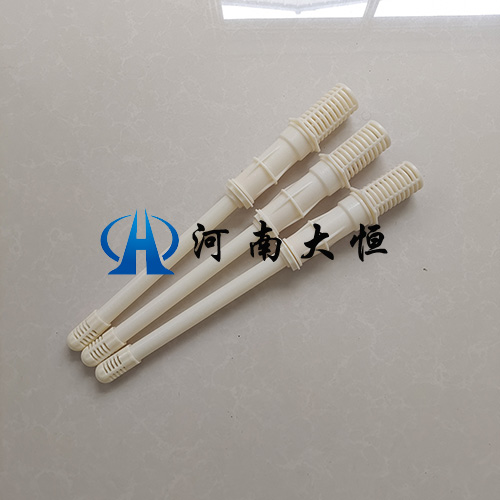

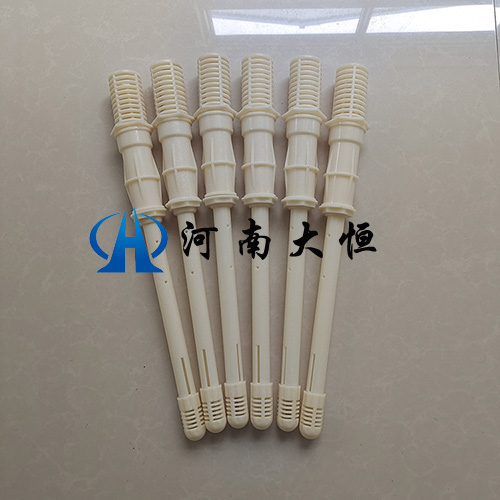

为实现上述目的，本实用新型一种下装式抗堵塞长柄滤头，它包括滤杆、滤头，所述滤杆呈管状，滤头与滤杆一体注塑成型连接，滤头内腔与滤杆内腔相连通，所述的滤头呈圆台状，其上若干横向导流板和四条竖向导流板，横向导流板之间开有若干条形滤缝，四条竖向导流板纵向固定设置在滤头本体四等分线上，起到导流并支撑横向导流板的作用，所述的若干横向导流板均匀固定设置在竖向导流板上, 滤杆中部偏上的位置设有外螺纹和六角螺母, 安装时，下装式抗堵塞长柄滤头整体从滤板下部向上穿过滤板套筒，并通过滤杆上的外螺纹实现与滤板套筒的连接，并通过六角螺母固定。
所述的滤杆中部偏下的位置还设置了圆形进气孔和条形进气缝。
所述的一种下装式抗堵塞长柄滤头还包括防堵滤帽，防堵滤帽也设有若干横向导流板，导流板之间开有若干条形滤缝，防堵滤帽还开有内螺纹， 滤杆下部开有与之对应的外螺纹，防堵滤帽与滤杆间通过螺纹连接，并可自由拆卸。滤头底部设置防堵滤帽，更彻底地减缓了上部滤头堵塞的问题，起到了保护上部滤头堵塞的目的。
曝气生物滤池运行一段时间后，当部分安装在长柄滤头下部防堵滤帽上的条形滤缝被纤维状物质缠绕堵塞后，可以将防堵滤帽旋下进行清洗；若有纤维状物质穿过防堵滤帽进入滤头内腔而堵塞滤头时，这时只需检修人员从曝气生物滤池的底部配水室进入，将个别堵塞的长柄滤头通过六角螺母旋拧长柄滤头将其从滤板套筒中拆卸下来，以满足清洗
滤头条形滤缝的目的；当曝气生物滤池进行反冲洗时，反冲洗空气首先在承托滤板下形成气垫层，当气垫层的厚度增至设于滤杆上的圆形进气孔和条形进气缝处时，反洗空气就从圆形进气孔和条形进气缝进入滤杆的内腔，并与从滤杆底部通过防堵滤帽进入的反冲洗水在滤杆内腔中混合后通过滤头上部的条形缝均匀布置于整个曝气生物滤池截面上，起到对滤床滤料上老化生物膜的冲涮作用，将其冲出曝气生物滤池系统，使得曝气生物滤池恢复应有的处理效率。
本实用新型结构简单，清理方便，解决了为清洗滤头而将曝气生物滤池的滤料全部清出的弊端，同时大大减少了滤头堵塞的可能性，提高了清理工作效率。
