V型滤池长柄滤头气水反冲洗方式与工作原理

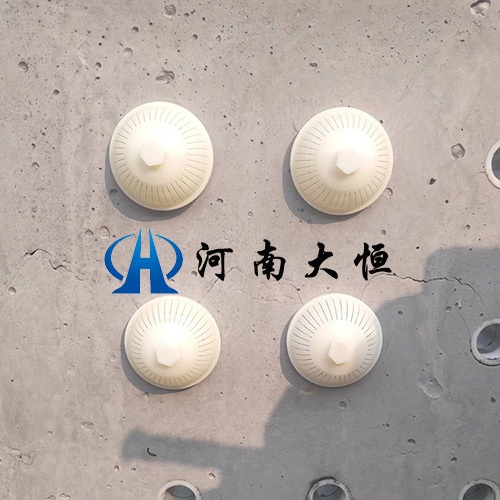

在自来水厂中滤池是净水过程中重要的工艺构筑物之一。目前国内滤池设计均使用气、水反冲型，其中反冲洗布水系统又是必备的结构。现在水厂所使用的滤板是由多块砼预制滤板拼制而成，并在每块预制滤板上要安装数个固定型长柄滤头。
滤池长柄滤头反冲洗方式主要有：水反冲洗、气水结合反冲洗和水反冲洗同时附以表面冲洗三种，由于气水混合使滤料在反冲洗过程中碰撞作用加强，提高了水流的剪切力，消除了滤层中结成的泥球，大人地提高了反冲洗效果，并节约了冲洗水量；特别是使用长柄滤头进行配水配气，效果更加显著，所以气水反冲洗技术在我国应用很快。

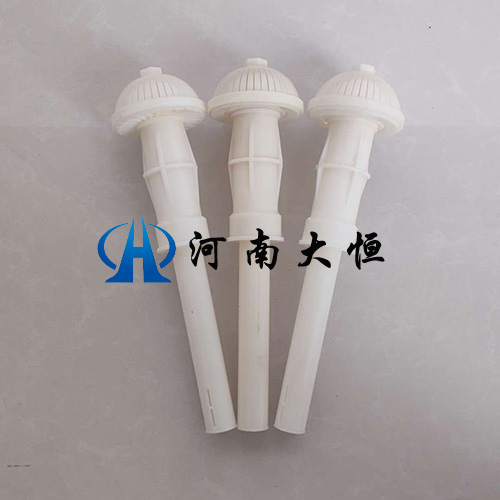

长柄滤头是由滤帽、滤柄及预埋件组成，滤帽上有许多狭缝构成气水混合通道，滤柄顶部与滤帽连成一体，中、上部有一至三个进气水小孔，靠近底部设有二到三个进气水狭缝，未端孔口可进水，因气水反冲洗使用的滤头滤柄较长(一般≥150mm)，此种滤头又称长柄滤头。
V型滤池长柄滤头工作原理：长柄滤头气水反冲洗时，气水可同时从滤柄上小孔和狭缝进入，由滤帽上狭缝冒出。只要气压大于反冲水压力，空气就汇聚在滤板下形成气垫层并逐渐增厚。当水面渐渐降至长柄滤头管上的进气小孔时，空气开始经小孔流入长柄滤头滤管，再通过滤帽进入滤层。
如果流入的布气量与经小孔流走的气量相等时，水面便停止下降形成一个稳定的气垫层；若进气量大，小孔不足以排走进入的空气量，水面会继续下降至滤柄下部的狭缝处，这时剩余的空气就经过狭缝流入滤柄、由于狭缝呈长条形的，其进气面积随水位下降而增大，且总面积比进气小孔又大许多，因此不仅足以排走小孔中未排走的空气量，而且可以起到控制气垫层厚度的作用，使气垫层不能到达长柄管底端气水通过滤柄，从滤帽上狭缝冒出，搅动滤料，加强了滤料的碰撞作用，使滤料中难以形成泥球，污物易冲走，从而达到冲洗的目的。
