微孔曝气器的风管布置方式和影响是什么？

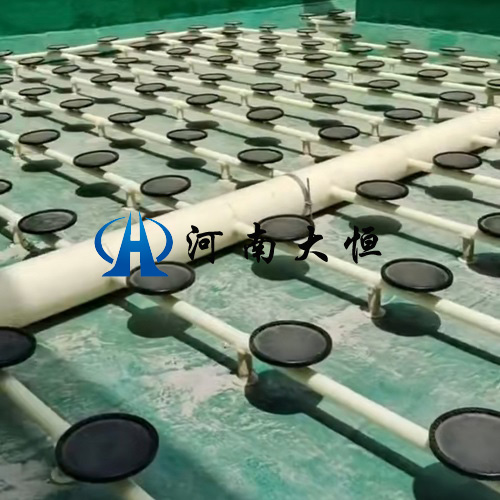

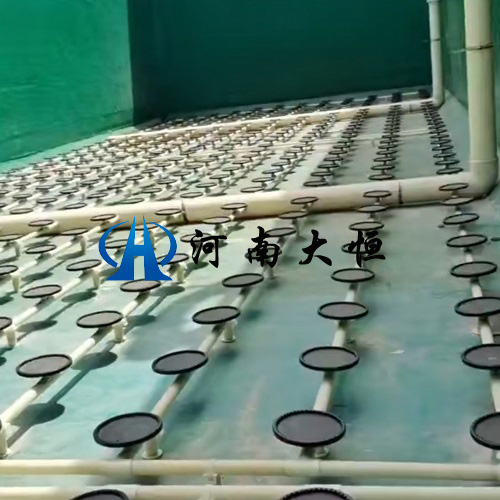

微孔曝气器的曝气池风管布置有管廊布置和池顶风管布置(无管廊)两种型式。曝气器空气管的干管和支管风速取10~15m/s.竖管和小支管风速取4~5m/s.风管接人曝气池时，管顶应高出水面至少0.5m。
1、有管廊的微孔曝气器布置方式：
好氧生物池的风管-般设计在管廊内，便于布置维护走道和操作调节阀门。管廊高度0.8~1.0m，应注意管廊底部外壁标高要高于曝气池内液位标高，避免管廊泡在水里。风管的管廊底部坡度0.1%，坡向尾端排水孔，管廊端应设放空管。风管管道的放空管的标高应注意高于曝气池内液位，放空位置应防止池中水倒流进入管廊，对于北方寒冷地区更应避免。接每组曝气器的空气支管宜设手动阀门方便检修，阀门设在管廊内。
2、无管廊的微孔曝气器风管池顶布置方式：
如果空间或占地限制，为了降低生化池超高，也可不做风管管廊，将风管布置在好氧池顶部，但要注意风管温度较高，其周围应有维护空间，现场要有相应的防护提示，且风管位置应避让维修通道。阀门设置位置和高度应便于操作和检修。
每组曝气池的支管管径和风速应根据距离鼓风机距离远近、是否为环状布置以及是否设计渐减曝气而有所调整，渐减曝气的好氧池后段曝气器布置少于前段，因此风量也不样，风速取值也不一-样。尾端的支管内空气流速可以取低些，并经过阻力损失计算来验证空气流速取值是否设计合理，放大管径可降低阻力，设计中进行管网阻力平衡调整。
对于管线长、风压大、风机功率高、空气温度高的风管，应在定间隔内设置波纹补偿器(波纹膨胀节)或双法兰松套限位接头，补偿热变形、吸收振动对管道的影响、降低噪音。风管系统应有排冷凝水管，冷凝水排除管应设在空气支管末端而不是起端，在便于操作的标高处设阀门。
风管的平面布置尽量保证风量和风阳平衡布置。空气干管给多组并列运行的生物池曝情况下，每组的风管起端的阀门宣设限位伸缩接头，当每组的气量要求较准确控制时(比如渐减曝气和“缺氧好氧”双功能池)宜设计线性流量调节阀和流量计。图纸上定位干管的位置，并提供供风管和曝气器的供风系统图。
