生物滤池混凝土滤板安装和验收标准

发布时间：21-10-15 浏览次

混凝土滤板的标准混凝土滤板安装和验收标准

混凝土滤板是水处理工艺中关键装置，在滤池中起到承载滤料层过滤和反冲洗配水（气）的双重作用。混凝土滤板质量的优劣（特别是滤板的平整度和精度）直接关系到水厂、污水厂的滤后水质、水量及运行的长期效益。新型混凝土滤板解决了传统的滤池配水系统过滤和反冲洗时阻力大，配水不均匀、死水区多、滤料易板结、积泥，同时由于局部冲洗强度造成承托层松动，出现漏砂等问题。
混凝土滤板采用立式钢模浇制，水灰比，细石、石英砂等材料配制，本产品严格执行有关标准，按设计要求计算开孔比，预埋ABS工程塑料预埋套管、配双层双向螺纹钢筋。采用高标号水泥，标准细石和石英砂，经机械搅拌，捣实浇制而成。滤板上下两面每平方米水平误差±1mm。滤池中安装达到整池误差≤5mm的高精度，且四边整齐、无翘缺，完全满足滤池设计技术规范要求。

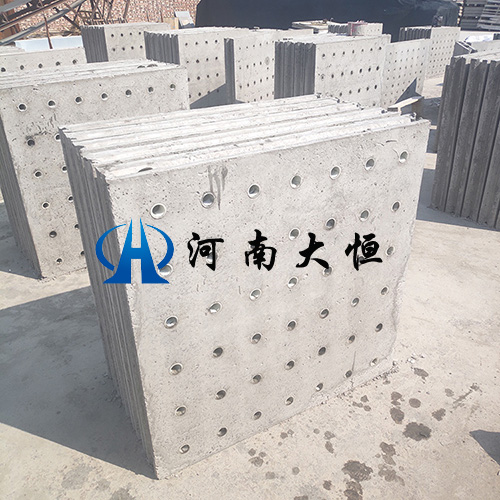

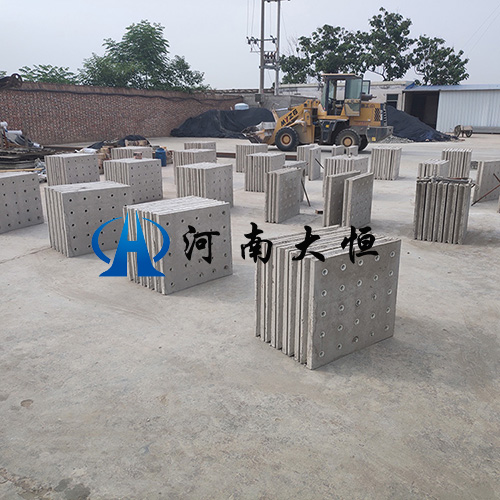

河南大恒环保科技有限公司生产制作的水泥滤板采用立式平板钢模浇制。滤板为钢筋混凝土滤板，由耐酸、耐腐蚀及能承受压力的钢筋混凝土材质制作。

1、钢筋：采用Φ10螺纹钢、双层钢筋骨架。
2、水泥标号：采用32.5R普通硅酸盐水泥。
3、碎石：采用公称粒径5-25mm，针片状含量(重量计)≤15%，含泥量≤1%，无有害物质碎石，颗粒级配符合GB/T50204的要求。
4、砂：采用中细的天然石英砂，粒径0.5mm~3.5mm，含泥量不大于3%，无有害物质，颗粒级配符合GB/T50204的要求。
5、水：采用饮用的地表水或自然水。
6、滤板技术指标：　　混凝土强度：C25~C30 　　配筋：双层双向φ10国标螺纹钢

混凝土滤板主要用于：

1、自来水给水V型滤池内；
2、曝气生物滤池（BAF池）
3、BAC生化污水处理滤池，
4、臭氧氧化曝气生物滤池、
5、污水处理反硝化生物滤池。

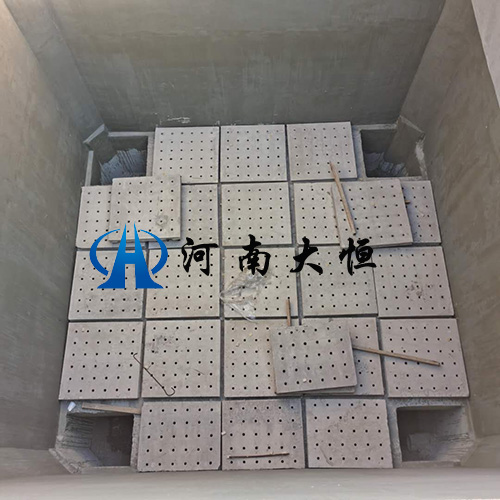

安装要求

滤板水平安装精度要求较高，其重要基础是涉及滤梁的整池平整及预埋铆固滤板用的不锈钢件定位准确性，因此，滤梁找平要求水平线，须要有配置高标准的金属模具和熟练的制造技术，才能确保滤梁的平整度，平面找平后，再安装滤板。

1、按设计图纸要求进行施工，单个池板面水平误差大于± 2mm，各格滤池的标高误差不大于± 5mm ;
2、滤板接缝要求不漏气，不漏水，能承受冲洗的压力;
3、滤板铺放前，用水准仪检测支承梁面标高值误差小于 ± 2mm ;
4、滤板接缝用 903 聚合物水泥砂浆进行嵌压和填实，嵌缝在潮湿环境中养护三天，七天后投入使用;
5、施工中应注意砂浆不能漏入池内或封着滤头，安装后，要清理干净滤板面砂浆。

安装检查

用水准仪检测水平，加堵头放水检测来密性。滤板制作安装的成败直接关系气水反冲洗工艺的成败。因为与传统的单独水冲洗工艺相比，气水反冲洗工艺增了气反冲，它要求单个池滤板面水平误差不大于 ± 2mm , 各格滤池的标高误差不大于± 5mm , 只有这样才不至于产生反冲不均匀导致污泥结团 , 影响水质和处理效果。滤板采用立式平板钢模浇制，水灰比、细石、石英砂级配科学，严格执行相关标准，按设计要求计算开孔比，预埋ABS工程塑料套管、配双层双向螺纹钢筋。采用高标号水泥，标准细石和石英砂，经机械搅拌，捣实浇制而成。滤板上下两面每平方米水平误差±2mm。滤池中安装可达到整池水平误差≤5mm的高精度，且四边整齐无翘曲，保证了滤池配水、配气的均匀性。混凝土滤板常用规格参考，
特殊规格需一定数量方可特殊订制： 960*460*100mm; 960*960*100mm; 980*980*100mm; 980*1140*100mm; 滤板配套滤头孔数： 6*3个/平方；7*7个/平方； 7*8个/平方；7*9个/平方；
