ABS滤板模板与整体浇筑滤板常规设计参数

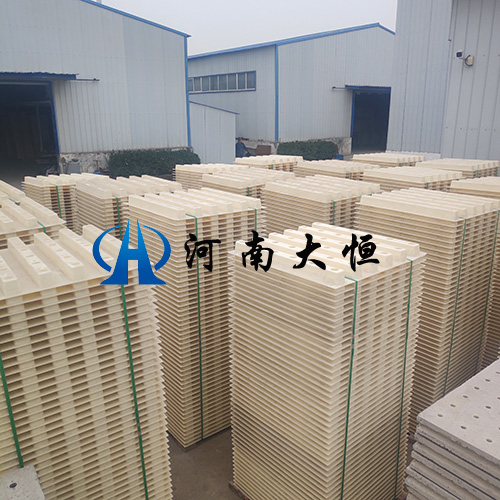

ABS整体浇筑滤板
ABS滤板模板与整体浇筑滤板工艺选用：
整体浇筑滤板适用于各种滤池工艺，包括气水反冲和单水反冲。广泛使用于新式气水反冲V型滤池和翻板滤池，以及污水处理工艺中的生物曝气滤池和老式虹吸滤池。各种新建滤池和各种老滤池改造。

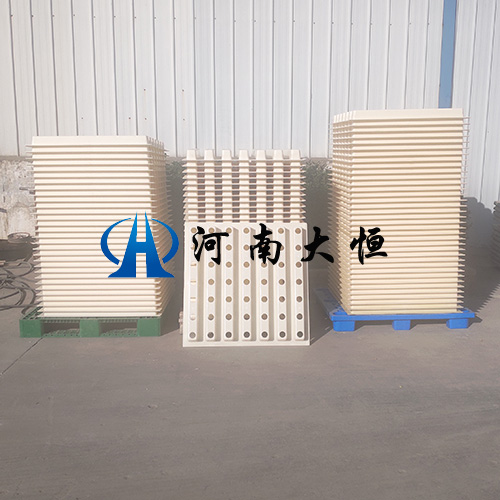

ABS滤板模板常用规格尺寸：
(1)、模板A型长×宽×高（1138mm×620mm×100mm），厚度5mm；滤头预埋座孔数24个/块。相当于33.3只/㎡（纵向间距200mm，横向间距150mm），滤梁间距1200mm,全池开孔比为2.0%。
(2)、模板B型长×宽×高（963mm×450mm×80mm），厚度5mm；滤头预埋座孔数18个/块。相当于40只/㎡，（纵向间距165mm，横向间距150mm），选Ⅱ型滤帽，滤梁间距1000mm,全池开孔比为2.0%。滤板厚度200mm、180mm。
(3)、模板C型常用规格；长×宽×高（980mm×980mm×100mm），厚度100mm；滤头预埋座孔数36个/块适用于生物滤池，滤头预埋座孔数56个/块适用于净水滤池，滤头预埋座孔数64个/块适用于净水滤池。
滤梁与滤板设计：
（l）滤梁
应按冲洗水布水流向布置。
滤梁宽度一般为150mm，滤梁中心距A型为1200mm，采用B型模板则滤梁中心距为1000 mm，滤梁高度气水反冲形式宜为900mm，单水反冲形式通常不应小于400mm。
新建、扩建滤池必须按模板尺寸模数确定长、宽尺寸。
改建滤池根据滤池平面尺寸和模板尺寸模数布置滤梁，滤梁宽度可为140-180mm，以尽量减少模板切割。
由于模板统一，因此对于新设计滤池而言，可以按模板尺寸模数确定长、宽尺寸。长度宜为模板长与支撑梁（通常控制宽度为150mm）的倍数，采用A型模板为1.2m倍数。采用B型模板则为1m的倍数。宽度宜为模板宽的倍数，一般A型模板应为0.6m的倍数。B型模板应为0.45m的倍数。
滤池与滤梁平行的池壁上须设边梁以支撑模板，宽度一般为75mm，与滤梁垂直的池壁上亦应设边梁以防止混凝土浇筑时漏浆，宽度一般不应小于40mm，边梁结构为素混凝土。
