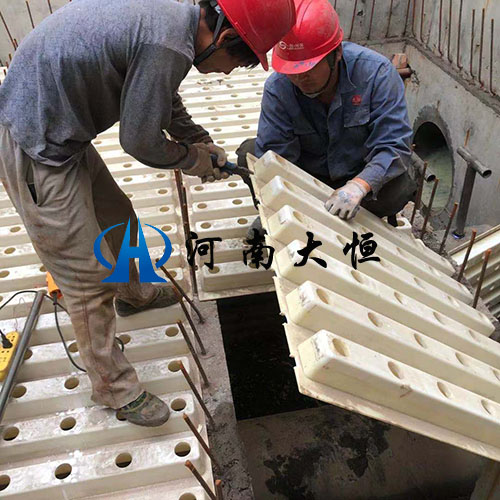

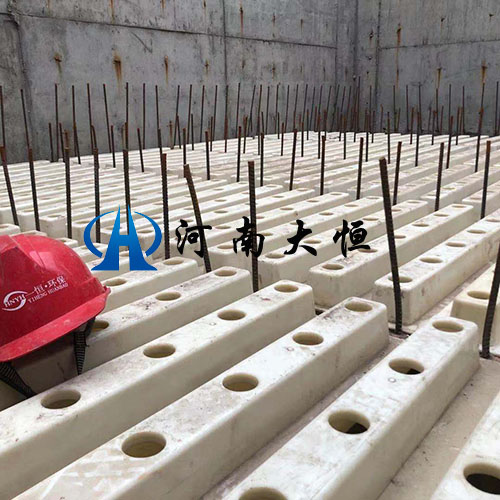

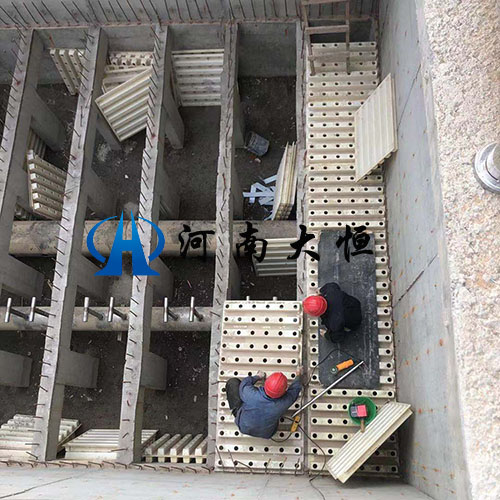

曝气生物滤池ABS整体浇筑滤板模板安装现场
发布时间：21-05-17 浏览
次
整体浇筑滤板和可调式滤头是配水系统的新技术采用现场整体连续浇筑混凝土工艺，可使滤板无接缝，克服了传统小块预制滤板可能存在滤板接缝密封不严的隐患，杜绝了翻板、漏砂等弊病。可调式滤头的滤杆以水平面为基准，可便捷地调整滤头高度，使其进气，进水孔达到一致的水平度，从而布气、配水更均匀。该技术简化了施工程序缩短了工程周期，降低了工程造价，具有明显的经济效益。
ABS滤板模板与整体浇筑滤板工艺选用：
整体浇筑滤板适用于各种滤池工艺，包括气水反冲和单水反冲。广泛使用于新式气水反冲V型滤池和翻板滤池，以及污水处理工艺中的生物曝气滤池和老式虹吸滤池。各种新建滤池和各种老滤池改造。
ABS滤板模板常用规格尺寸：
(1)、模板A型长×宽×高（1138mm×620mm×100mm），厚度5mm；滤头预埋座孔数24个/块。相当于33.3只/㎡（纵向间距200mm，横向间距150mm），滤梁间距1200mm,全池开孔比为2.0%。
(2)、模板B型长×宽×高（963mm×450mm×80mm），厚度5mm；滤头预埋座孔数18个/块。相当于40只/㎡，（纵向间距165mm，横向间距150mm），选Ⅱ型滤帽，滤梁间距1000mm,全池开孔比为2.0%。滤板厚度200mm、180mm。
(3)、模板C型常用规格；长×宽×高（980mm×980mm×100mm），厚度100mm；滤头预埋座孔数36个/块适用于生物滤池，滤头预埋座孔数56个/块适用于净水滤池，滤头预埋座孔数64个/块适用于净水滤池。
滤梁与滤板设计：
（l）滤梁
应按冲洗水布水流向布置。
滤梁宽度一般为150mm，滤梁中心距A型为1200mm，采用B型模板则滤梁中心距为1000 mm，滤梁高度气水反冲形式宜为900mm，单水反冲形式通常不应小于400mm。
新建、扩建滤池必须按模板尺寸模数确定长、宽尺寸。
改建滤池根据滤池平面尺寸和模板尺寸模数布置滤梁，滤梁宽度可为140-180mm，以尽量减少模板切割。
由于模板统一，因此对于新设计滤池而言，可以按模板尺寸模数确定长、宽尺寸。长度宜为模板长与支撑梁（通常控制宽度为150mm）的倍数，采用A型模板为1.2m倍数。采用B型模板则为1m的倍数。宽度宜为模板宽的倍数，一般A型模板应为0.6m的倍数。B型模板应为0.45m的倍数。

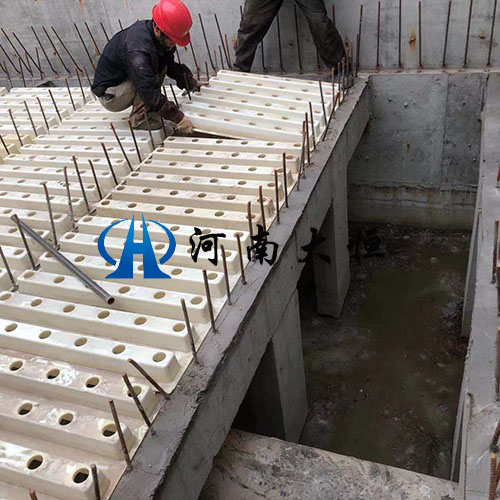

滤池与滤梁平行的池壁上须设边梁以支撑模板，宽度一般为75mm，与滤梁垂直的池壁上亦应设边梁以防止混凝土浇筑时漏浆，宽度一般不应小于40mm，边梁结构为素混凝土。
水处理过滤是净水处理工艺中确保水质和水量的重要处理环节，近年来，整体浇筑滤板与可调式滤头技术在净水厂滤池的气水反冲工艺中的应用得到迅速推广，对整体浇筑ABS滤板应用 该技术时在设计与施工中应该注意的问题作了经验性介绍。V型滤池因具有过滤周期长、滤层含污能力高、出水水质好、反冲洗效果好、反冲水量少的优点而在制水工艺中得到了广泛地运用。V型滤池采用气水反冲兼有横向表面扫洗的冲洗方式，配水配气的均程度是决定反冲洗效果的主要因素，配水配气系统均匀性的关键取决于滤头、滤帽顶面是否水平一致。终归滤池滤板的平整度。滤板是水厂过滤工艺中的关键装臵，是安装滤头的支承板，在滤池中起到承载滤料层和承受反冲洗配水配气压力的双重作用，滤板质量的好坏直接影响到水厂的滤后水质、水量及水厂的长期运行效益。
滤头、滤板设施预埋种类方法；
目前国内关于滤头、滤板的设施主要有二种方法：
种；将滤头安装在混凝土预制的分块滤板上，因此要求滤板本身平整，整个滤池滤板的水平误差不得大于±3mm，以此来控制滤头滤帽顶面的水平精度要求；
第二种；采塑料制模板，再在其上整体浇筑混凝土滤板，并配有可调整一定高度的长柄滤头，以控制滤柄顶面的水平。前者为目前较多水厂采用的传统工艺做法；后者为配水配气系统的新技术，该技术随着近几年来地不断推广，在 越来越多的净水处理工艺、污水处理工艺中得到了广泛地应用。
气水反冲V型滤池ABS整体浇筑滤板与传统滤头滤板的比较， 现目前国内已建水厂的滤池较多采用传统的小块预制混凝土板，各滤板之间采用专用的胶泥密封；采用滤杆与滤帽连成一体的传统滤头，该滤头只能依靠调 整滤板的平整度来达到自身平整度的调整。
在实际运行操作过程中，要保证小块预制滤板的整体平整度较难实现，且滤板整体的结构强度较弱，在受反冲高压气水的冲击时，容易出现胶泥开裂脱落现象，从而导致漏气、漏砂现象的发生，甚于发生翻板现象，给水厂的安全行留下了较大的隐患。
而且，预制小块滤板在运输搬运过程中、吊装安装过程中容易发生磕碰等导致滤板的缺棱掉角而无法使用，需重新购置，工程造价费用增加。
ABS整体浇筑滤板与可调式长柄滤头的优点；
无接缝的整体浇筑滤板恰是针对传统滤板现存在的弊病而设计的。它因为是整体浇筑而没有任何接缝，从根本上杜绝了传统滤板的密封胶泥开裂、脱落现象所带来的漏气漏砂、翻板等的弊病，具有如下优点：
（1）滤板钢筋布臵更加快捷；
（2）混凝土结构更加完整，结构受力更为合理；
（3）配气配水更加均匀；
（4）对土建施工的精度要求相对较低，且因为是在现场浇筑，避免了因运输搬运、安 装过程中造成的不必要损耗，从而可相对减少工程费用。可调式长柄滤头因为其滤杆可以通过上下调节高度来调节滤头的水平精度，使池内所有滤头的进气孔均在同一标高上，而传统工艺的滤头水平精度却只能单一的通过滤板的调节来实现。对比而言，可调式长柄滤头在配气配水方面更为均匀理想。
